氣動對夾超薄球閥

氣動超薄型球閥（亦稱氣動對夾球閥）是引進*進行國產化設計而發展出的新一代超短法蘭距球閥，是由單（雙）作用活塞式氣動執行器及超薄球閥組成。氣動超薄球閥可配以閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動超薄型球閥（氣動對夾球閥）球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點。故氣動超薄型球閥（氣動對夾球閥）廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

氣動對夾超薄球閥主要技術參數

閥體

閥體形式	直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、對夾式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要性能指標

公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差（MPa）	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% （軟密封為零泄露）
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

主要性能規范

試驗壓力（MPa）	公稱壓力（MPa）				壓力級（class）		JIS（K）
試驗壓力（MPa）	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
氣密試驗	0.5～0.7MPa

主要零件材料

1	閥體	WCB、CF8、CF8M、CF3M
2	壓圈	2Cr13、304、316
3	閥座	PEFE、PPL、304
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	螺母壓蓋	2Cr13、304、316

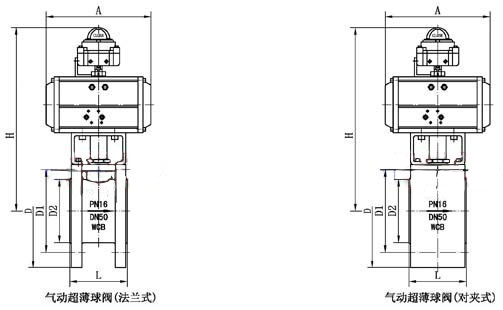

主要外形及連接尺寸

公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150
L	108	112	114	127	140	140	152	165	178	190	216
H	112	115	120	140	170	180	210	240	290	320	350
D	165	185	200	220	250	285	340	405	460	520	580
D1	125	145	160	180	210	240	295	355	410	470	525
D2	46	56	65	76	84	99	118	132	156	184	211
A	根據閥門壓力大小而定。配置執行器不同，外形尺寸也不相同。可進入氣動執行器頁面查閱。

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
